IP 地址详解（二）：测试网络连通性

2026-10-19 约 4 分钟 课程笔记 · windows系统

来源：Windows 服务基础课程讲义（IP地址详解2.pdf，共 8 页）。由 PDF 转为 Markdown 并抽取原文图片，仅整理排版与章节层级，正文内容未改写。

author：讲师

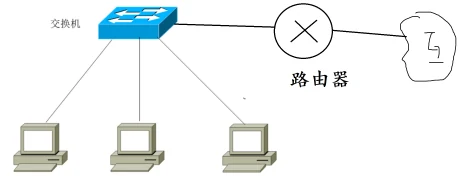

一、简单局域网的构成

IP 地址详解（二） 示意图 1

  • 局域网：一般称为内网

  • 简单局域网的构成：交换机、网线、PC（其他IT终端）

  • 交换机：用来组建内网的局域网的设备。

简单内网的完整结构：

二、IP地址

IP地址就是一个唯一标识，是一段网络编码由32位组成192.168.1.1 11000000.10101000.00000001.000000001 255.255.255.0 /24

192.168.1.1（为了方便人类书写和记忆，转换成了十进制）

1 1 1 1 1 1 1 1 2^7 2^6 2^5 2^4 2^3 2^2 2^1 2^0 128 + 64 + 32 + 16 + 8 + 4 + 2 + 1 = 255 IP地址形式：X.X.X.X X的范围：0-255 全世界IP范围: 0.0.0.0 – 255.255.255.255 （ipv4）

  • ipv6:涉及到很多协议、终端接口要换。世界上每一粒沙子都能分配一个IP地址。

  • 进制转化需要他的位权和占位然后乘方运算，位权逢2进1，占位从右边算第0位，所以2^0

  • 如：

正确：10.1.1.1 、192.168.1.1
错误：300.1.1.260

三、子网掩码

子网掩码：subnet mask = SM（划分网段）

局域网通信规则：在同一个局域网中，所有的IP必须在同一网段中才可以互相通信！

湖北 .   武汉 .   东西湖.     张三
192.    168.     10.         10
255.   255.      255.         0
湖北 .  武汉  .   东西湖 .    李四
192.    168.     10          20
255.   255.      255.        0
湖北 .   武汉 .   武昌.      王五
192.    168.     20.         10
255.   255.      255.         0
  • 练习 调整子网掩码使得以上ip都能通信

IP地址构成：网络位+主机位子网掩码： 用来确定IP地址的网络位子网掩码如何确认网络位：与255或者1对应的数字为网络位，与0对应的数字为主机位255.0.0.0 255.255.0.0 255.255.255.0主机位：不可以全0（网络地址） 不可以全为255（广播地址） 192.168.100.255/255.255.255.0

  • 如：

  • 10.1.1.1 255.0.0.0

获知：10.1.1.1属于10.网段，名字叫.1.1.1 10.0.0.0/255.0.0.0

  • 10.255.255.255/255.0.0.0

  • 10.0.0.0/8

  • 10.1.1.1 255.255.0.0

获知：10.1.1.1属于10.1.网段，名字叫.1.1 10.1.0.0/255.255.0.0

  • 10.1.255.255/255.255.0.0

  • 10.1.1.1 255.255.255.0

获知：10.1.1.1属于10.1.1网段，名字叫.1 10.1.1.0/255.255.255.0

  • 10.1.1.255/255.255.255.0

  • 注意：1个IP地址，必须配套一个子网掩码!!!!

四、IP地址详解

国际标准组织ISO定义地址分类：五大类 （是以IP地址的第一位进行区分的）.A类： 1-126 默认子网掩码：255.0.0.0 10.0.0.0 B类： 128-191 默认子网掩码：255.255.0.0 172.16-172.32 C类： 192-223 默认子网掩码：255.255.255.0 192.168 D类： 224-239 组播地址（普通计算机无法使用）

E类： 240-254 科研使用（普通计算机无法使用）

  • 如：a b c 三类地址都有一组特殊的地址专门供给内网使用

  • 10.1.1.1 属于A类

172.16.1.1 属于B类
192.168.1.1 属于C类
224.0.0.5 属于D类
127.0.0.0  127网段指向自己
255.255.255.255 广播地址

  • 0.0.0.0

  • 注：

    1. 目前我们可以使用的只有A、B、C3类
    1. ABC3类的子网掩码可以修改！
    1. 255开头得当作子网掩码来使用了
    1. 127开头当作回环地址：如127.0.0.1，代表自己
    1. 0开头得，欲知后事，请听以后分解！

IP地址详细解剖：

案例1：

10.1.1.1 255.255.255.0问：10.1.1.1属于哪个网段？所在网段有多少个可用的IP地址？该网段的广播地址是什么？答：

网段：10.1.1 1-254 10.1.1.255案例2：

10.1.1.1 255.255.0.0

10.1.1.1属于哪个网段？所在网段有多少个IP地址？该网段的广播地址是什么？

答：

10.1

10.1.0.1

10.1.254.254

10.1.0.1

10.1.0.254

10.1.0.255

10.1.1.0

10.1.1.255

10.1.255.254案例3：

10.1.1.1 255.255.0.0

  • 总结：当主机位全部置0代表网段，主机位全部置255代表该网段的广播地址

五、网关

网关：一个网络/内网的出口，Gateway=GW，一般网关是在路由器内部接口上路由器：可用连接内外网的设备（路由器专门用来连接不同网段的）·。

  • PC向外发包：

  • 1、首先判断目标IP地址与自己是否在同一网段。(掩码 网段地址)

  • 2、如在同一网段，则直接发出去，而不找网关

  • 3、如不在同一网段，则直接发包给网关

六、DNS

DNS：Domain Name Service 域名服务202.106.0.20 www.baidu.com 公网ip地址114.114.114.114

8.8.8.8

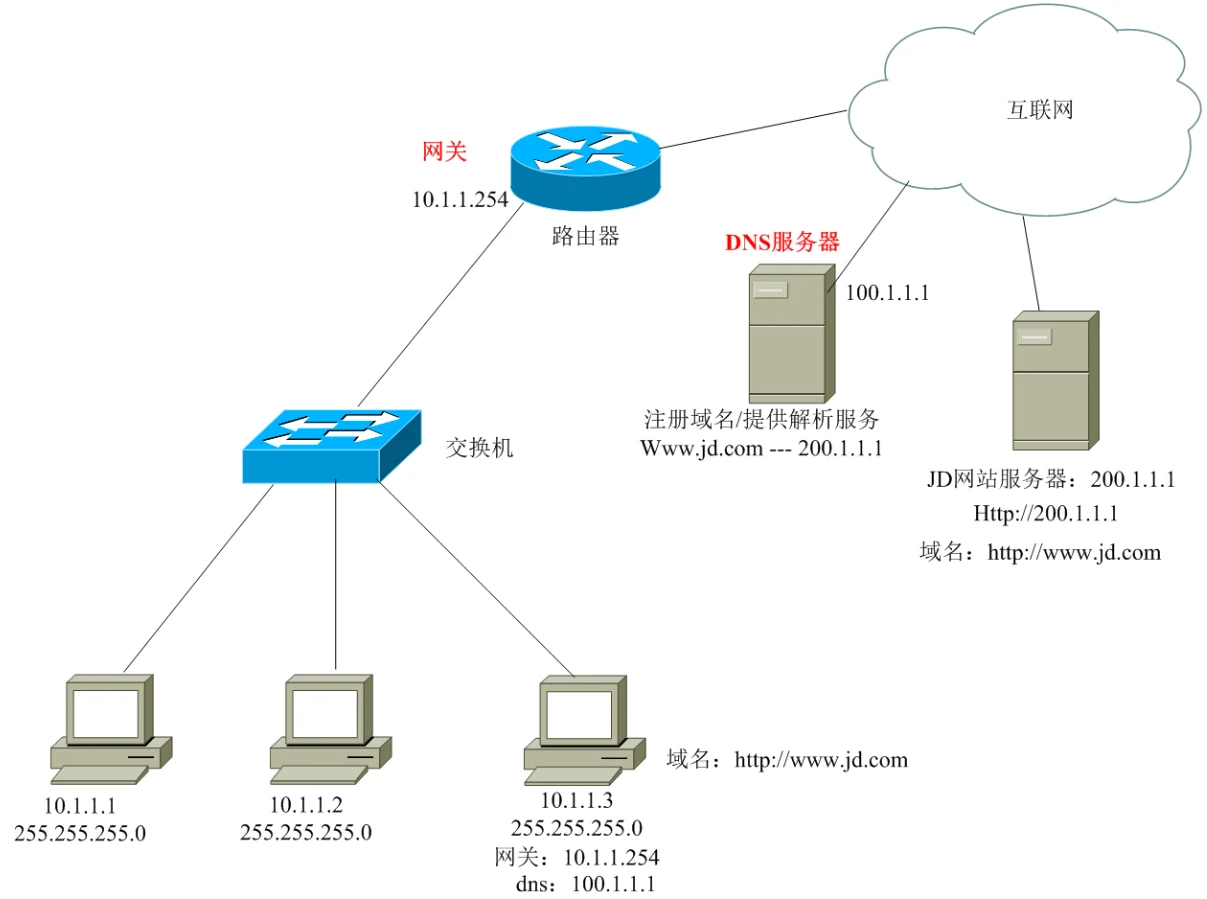

IP 地址详解（二） 示意图 2

  • 备注：

  • 1、1台PC需要连接外网，需要IP地址、子网掩码、网关、DNS四大参数

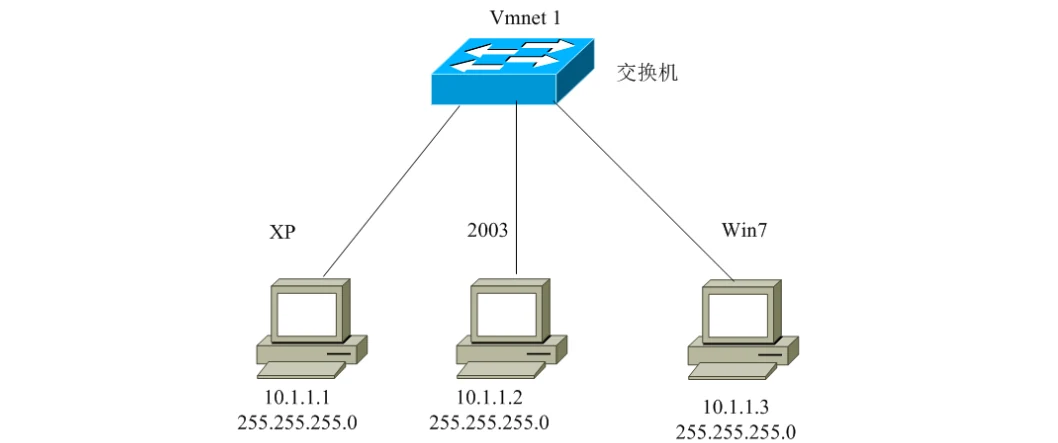

七、配置IP地址

IP 地址详解（二） 示意图 3

八、网络测试命令

1、如何查看IP地址首先：开始–运行–输入cmd–进入命令行窗口 或者win+r打开运行窗口

ipconfig                   # 查看IP地址基本信息
ipconfig  /all             # 查看IP地址详细信息

2、测试网络连通性

  • ping 目标IP地址 # 测试网络连通性，有去有回即为可以成功通信！
ping  -a  目标IP地址        # 获取对方的计算机名
ping  -t  目标IP地址        # 一直ping        ctrl+c 立即终止
ping  -n  数字 目标IP地址    # 修改ping包的数量
ping  -l  数字 目标IP地址    # 修改ping包的大小
  • 注：如ping不通，可能对方不在线，或者对方开着防火墙！

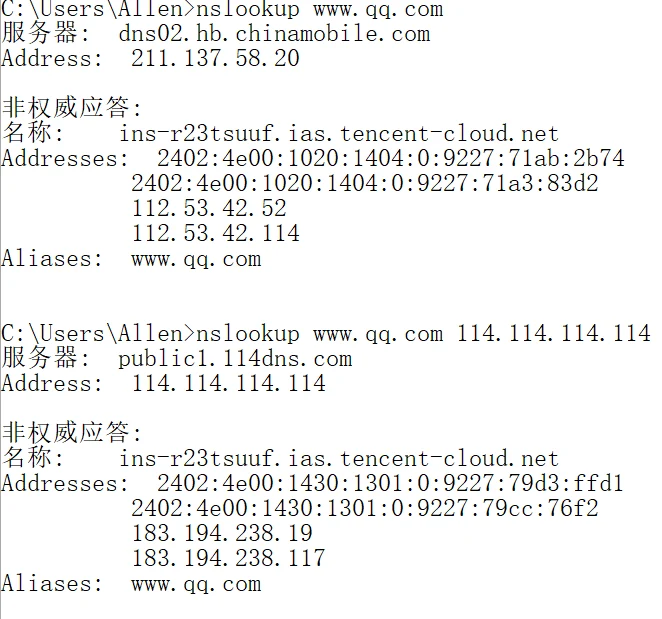

3、手工解析域名

nslookup  域名
tracert www.baidu.com 查看到该网址经历的节点设备

IP 地址详解（二） 示意图 4

九、练习

1、组件第七知识点的拓扑图，并实现3台PC可用互相ping通！

2、在真实机器中，练习手工解析域名

3、2位同学，关闭防火墙，要求将真实机器的wifi网卡手工改为192.168.1.0/24的地址，并互相测试是否可以ping通！
