华为交换机实验手册（实验一～十三）
来源：网络基础课程讲义（
华为交换机基本设置-实验1-2.docx、华为交换机.docx、交换机实验.docx）。由 PDF/PPTX/DOCX 转为 Markdown 并抽取原文图片，仅整理排版与章节层级，正文内容未改写。
一、实验一～三：基本设置、Telnet、配置文件管理
交换机管理
实验一 华为交换机基本设置
实验目标
熟练掌握进入交换机的方式方法
熟悉路由器的登录模式
掌握路由器时间的配置
关闭弹LOG信息功能
掌握密码设置方法
掌握不同视图的使用及切换
拓扑结构

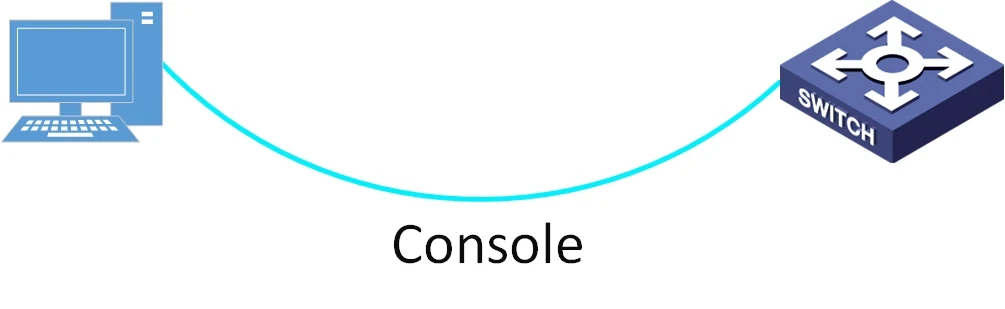

拓扑描述：客户端PC使用com或者USB转接口利用Console线连接至交换机的Console口，进行带外网管 。
配置步骤
用户模式（用户视图）。
<Huawei> //以下为刚进入交换机时的默认模式，用大于号表示
用户模式进入特权模式（系统视图）：
<Huawei> system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]
// 以上是特权模式。用 [ ]表示
从特权模式进入接口模式：
[Huawei] interface Ethernet 0/0/1
[Huawei-Ethernet0/0/0]
// 以上为接口模式。
[Huawei-Ethernet0/0/0] quit
[Huawei]
// 退出的时候打 quit
系统视图下设置一个名字：
[Huawei] sysname topsec
[topsec]
// 可以发现交换机的名字己经变成了 topsec
配置 console 口密码
[topsec] user-interface console 0
[topsec-ui-console0]authentication-mode password
[topsec-ui-console0]set authentication password cipher topsec
[topsec-ui-console0]quit
[topsec]
/ /进入 console 口配置模式
/ /以上设置 console 认证的模式是本地密码的方式，还可以选择不认证与 AAA 认证
/ /以上是设备 console 口登陆密码为 topsec ，以后再登陆 console 将需要密码
设置系统时间和时区
<topsec>clock timezone CST add 8
<topsec>clock datetime 19:57:00 2013-5-13
显示系统运行配置信息
[Topsec] display current-configuration
sysname Topsec
—— 省略以下部分 ——=
配置 IP 地址，并打开接口
[topsec] interface Vlanif 1 #进入网口
[topsec-Vlanif1]ip add 192.168.0.1 24 #设置ip
[topsec-Vlanif1]display ip interface brief #查看ip
显示接口状态：
[Topsec] display ip interface brief
关闭弹 LOG 信息：
[Topsec] undo info-center enable
注意事项
通过Console口连接设备时，如果电脑上没有COM口，可以使用USB转COM口连接，然后用securtCRT或者其他连接软件连接交换机设备。
实验二 交换机设置Telnet远程登陆
实验目标
掌握交换机接口连通性设置
掌握交换机设备使用telnet登录配置
拓扑结构

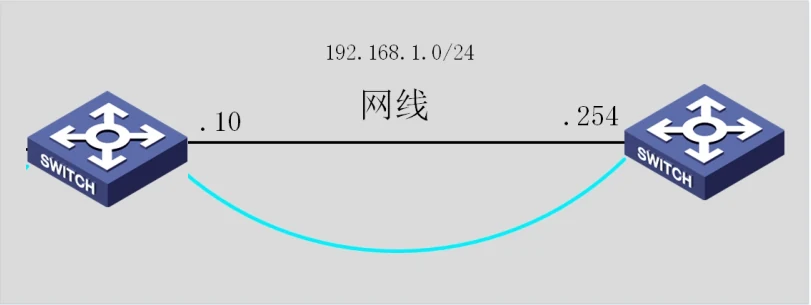

拓扑说明：两台华为交换机192.168.1.10（客户端）和192.168.1.254（服务端） 通过Console线与网线相连
实验需求
客户端通过telnet的方式登陆交换机，并管理交换机。
配置步骤
配置两端连通性
服务端交换机配置：
[topsec1] interface Vlanif 1
[topsec1-Vlanif1]ip address 192.168.1.254 255.255.255.0
客户端配置：
[topsec1] interface Vlanif 1
[topsec1-Vlanif1]ip address 192.168.1.10 255.255.255.0

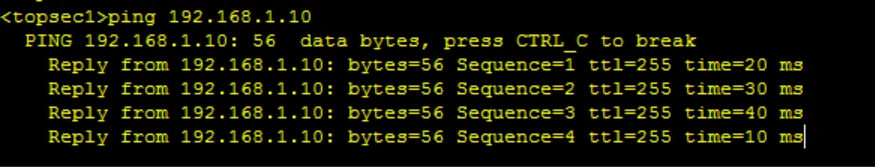

联通性测试：服务端ping客户端交换机测试
连通性良好，可以配置telnet服务
服务端开启Telnet登陆
交换机配置：
[R2]user-interface vty 0 4 // 进入 telnet 的虚拟接口 vty 下
[R2-ui-vty0-4]authentication-mode password 设置特权登陆密码
[R2-ui-vty0-4]set authentication password simple topsec
[R2-ui-vty0-4]user privilege level 3 // 设备登陆进来的权限为控制级

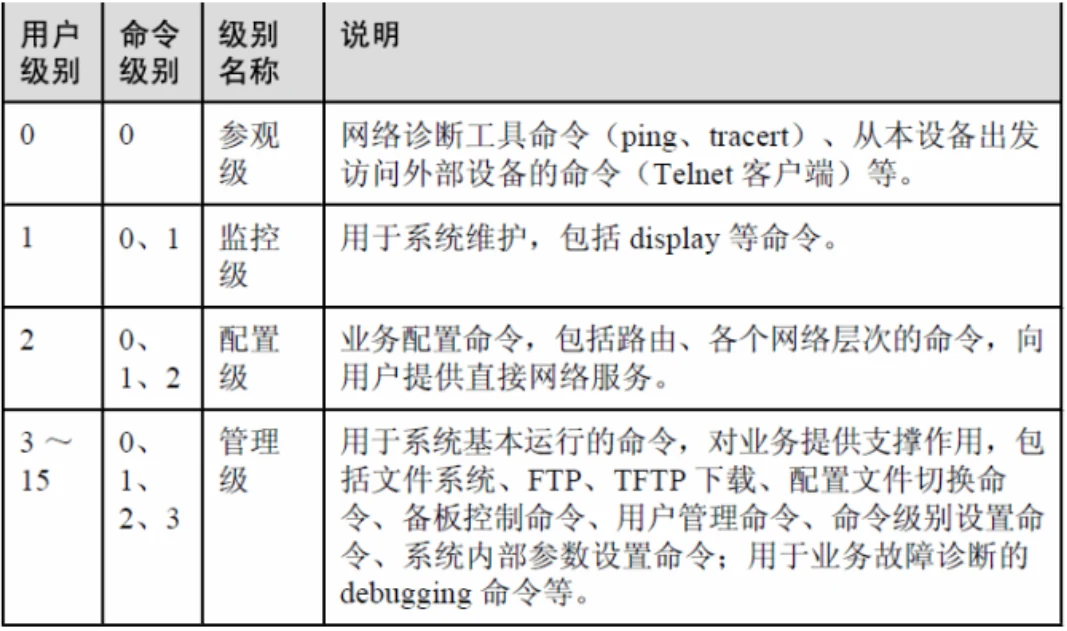

用户级别和命令级别对应关系表：
验证配置可行性

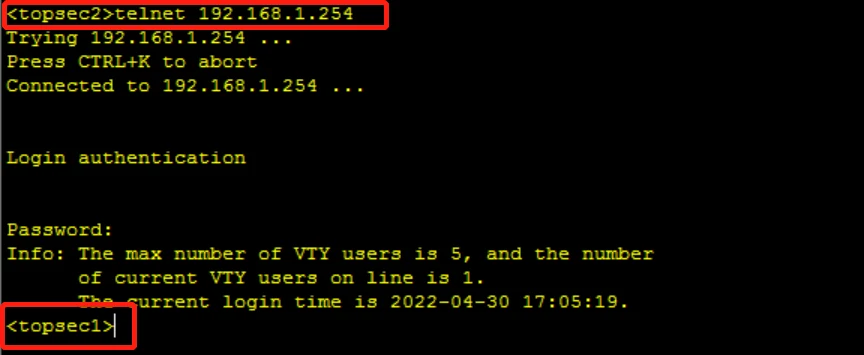

客户端通过CLI的方式 Telnet到交换机
实验成功
注意事项
端到端 (end-to-end)的连接，直连的接口必须处于同一子网
Telnet远程连接，如果客户端是华为设备需要退到用户模式连接telnet。
实验三 管理配置文件
实验目标
掌握运行文件与启动文件的作用
设置下次重启加载的文件
掌握清除配置文件方法
配置步骤

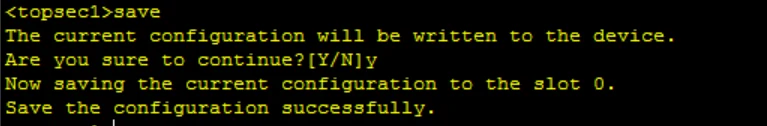

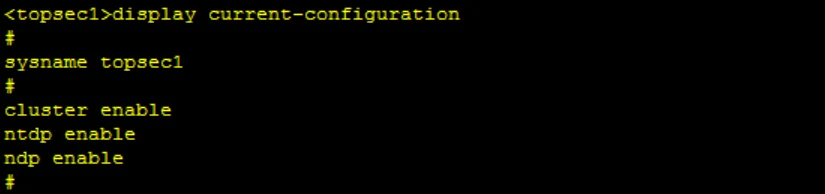

保存配置文件

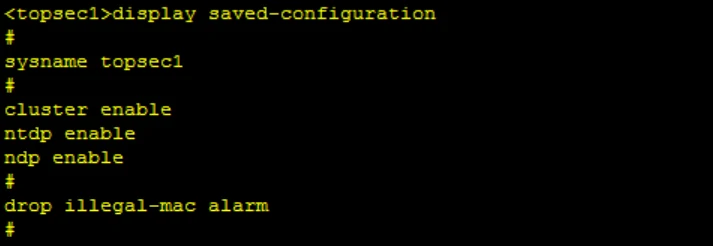

显示已保存的文件
路由中可以存放多个配置文件。根据需要，我们可以设置交换机下次启动时使用的配置文件
<topsec1>startup saved-configuration isacfg.zip //此isacfg.zip必须在flash里存在
清除存储的配置文件
<topsec1>reset saved-configuration
This will delete the configuration in the flash memory.
The device configuratio
ns will be erased to reconfigure.
Are you sure? (y/n)[n]:y
Clear the configuration in the device successfully.
重启交换机
<topsec1>reboot
Info: The system is comparing the configuration, please wait.
Warning: All the configuration will be saved to the next startup configuration.
Continue ? [y/n]:y
It will take several minutes to save configuration file, please wait……….
Configuration file had been saved successfully
Note: The configuration file will take effect after being activated
二、实验四～九：VLAN、hybrid、单臂路由、多层交换、GVRP
VLAN管理
实验四、VLAN划分
实验目标
了解交换机VLAN的原理
熟练掌握华为二层交换机VLAN的划分
掌握华为验证VLAN的划分的方法

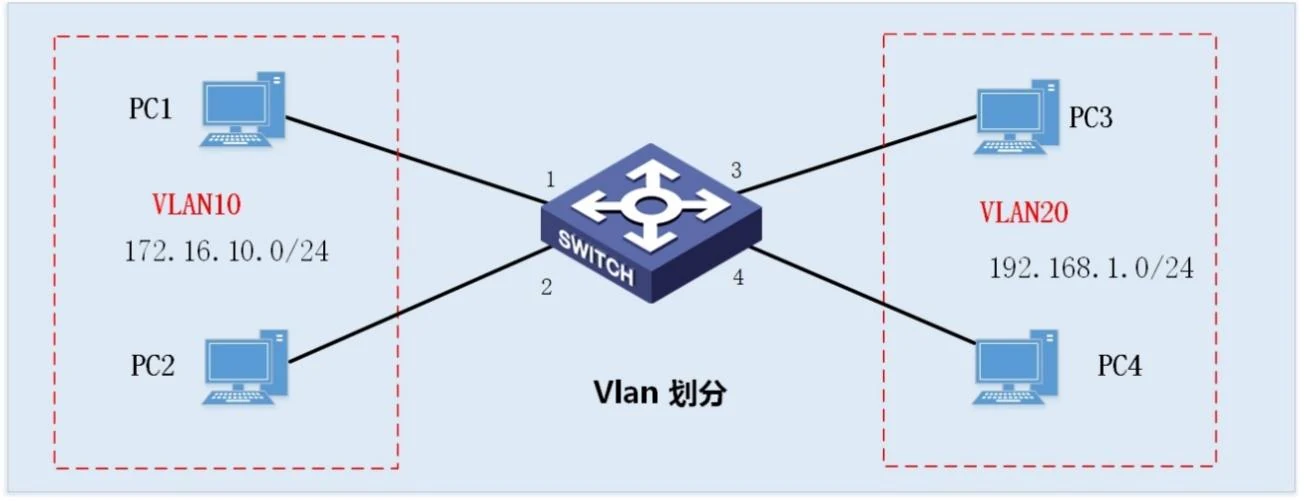

实验拓扑
实验需求
交换机划分两个基于端口的VLAN：VLAN10、VLAN20
| VLAN | 端口 |
|---|---|
| 10 | 1，2 |
| 20 | 3，4 |
使得VLAN10 的成员能够相互访问，VLAN20的成员能够互相访问，VLAN10和VLAN20不能相互访问。
PC1-PC4的网络设置为：
| 设备 | IP地址 | 子网掩码 |
|---|---|---|
| PC1 | 172.16.10.1 | 255.255.255.0 |
| PC2 | 172.16.10.2 | 255.255.255.0 |
| PC3 | 192.168.1.1 | 255.255.255.0 |
| PC4 | 192.168.1.2 | 255.255.255.0 |
PC1、PC2接在VLAN10的成员接口1-2上，两台PC可以ping通；PC3、PC4接在VLAN20的成员接口3-4上，两台PC可以ping通；
配置步骤
PC端地址配置IP地址
略
创建VLAN
[Switch]vlan batch 10 20
将端口划入相关的VLAN
[Swich]interface g0/0/1
[Switch-GigabitEthernet0/0/1]port link-type access
[Switch-GigabitEthernet0/0/1]port default vlan 10
[Swich]interface g0/0/2
[Switch-GigabitEthernet0/0/2]port link-type access
[Switch-GigabitEthernet0/0/2]port default vlan 10
[Swich]interface g0/0/3
[Switch-GigabitEthernet0/0/3]port link-type access
[Switch-GigabitEthernet0/0/3]port default vlan 20
[Swich]interface g0/0/4
[Switch-GigabitEthernet0/0/4]port link-type access
[Switch-GigabitEthernet0/0/4]port default vlan 20

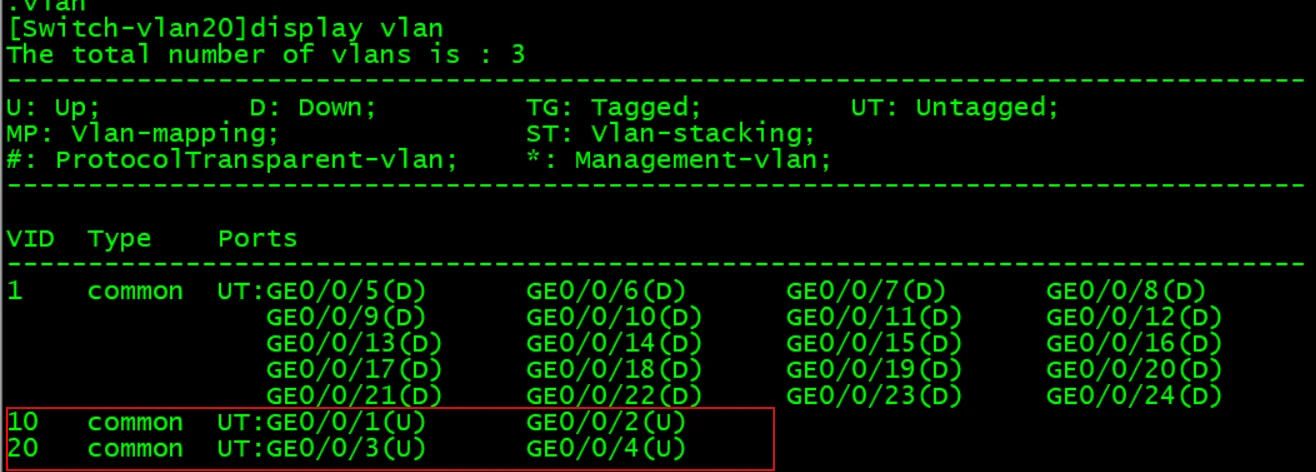

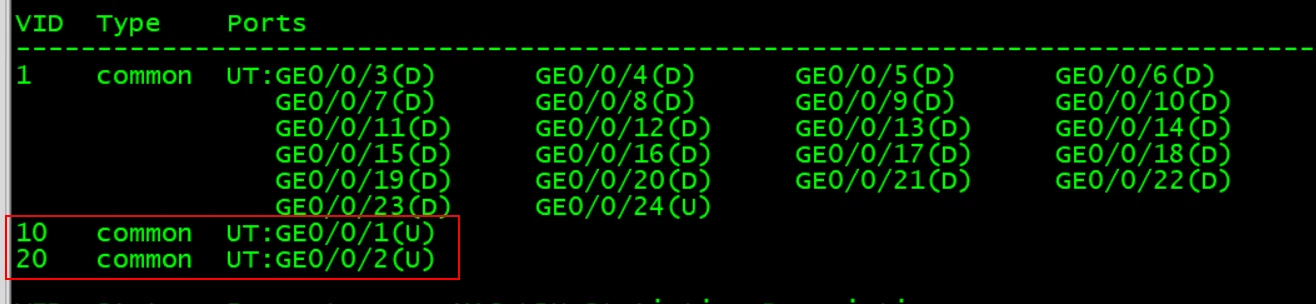

查看VLAN配置情况：命令：display vlan
验证相互VLAN间的通信

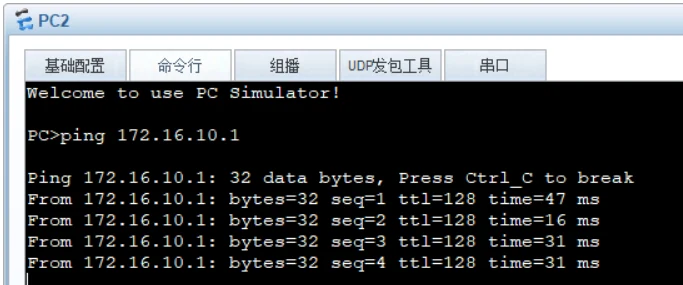

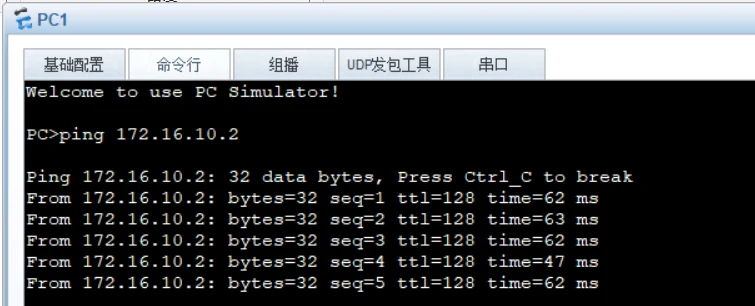

VLAN 10 PC1与PC2相互通信

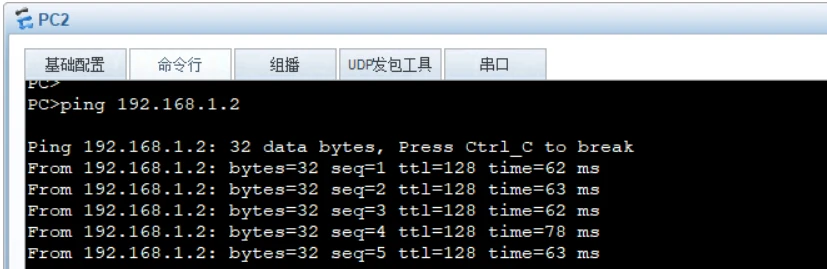

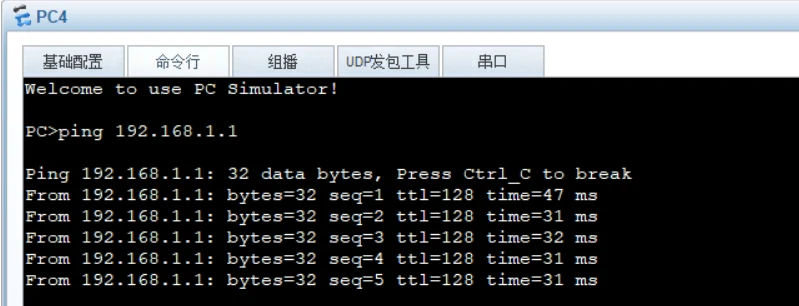

VLAN20 PC3 与PC4 相互通信
满足实验要求，配置完成
注意事项
默认情况下，交换下所有的端口都属于VLAN1，因此我们通常把VLAN1作为交换机的管理VLAN，因此VLAN1接口的IP地址就是交换机的管理地址。
实验五 跨交换机相同VLAN通信
实验目标
掌握IEEE802.1Q的实现方式，掌握跨二层交换机相同VLAN间通信的调试方法；
掌握交换机的trunk、access接口模式
实验拓扑
实验需求
在两台交换机上分别划分两个基于端口的VLAN：VLAN10、VLAN20。
| VLAN | 交换机 | 端口 |
|---|---|---|
| 10 | SW1, SW2 | 1 |
| 20 | SW1, SW2 | 2 |
使得VLAN10 的成员能够相互访问，VLAN20的成员能够互相访问，VLAN10和VLAN20默认不能互访。
PC1-PC4的网络设置为：
| 设备 | IP地址 | 子网掩码 |
|---|---|---|
| PC1 | 172.16.10.1 | 255.255.255.0 |
| PC2 | 172.16.10.2 | 255.255.255.0 |
| PC3 | 192.168.1.1 | 255.255.255.0 |
| PC4 | 192.168.1.2 | 255.255.255.0 |
PC1、PC2接SW1的1-2端口，；PC3、PC4接SW2的1-2端口，PC1与PC3同属VLAN10，PC2与PC4同属VLAN20。
配置步骤
配置SW1与SW2各自VLAN
[SW1]vlan batch 10 20
[SW2]vlan batch 10 20
将端口划入相关的VLAN
SW1
[SW1]interface Ethernet0/0/1
[SW1-Ethernet0/0/1]port link-type access
[SW1-Ethernet0/0/1]port default vlan 10
[SW1]interface g0/0/2
[SW1-Ethernet0/0/2]port link-type access
[SW1-Ethernet0/0/2]port default vlan 20
SW2
[SW2]interface g0/0/1
[SW2-Ethernet0/0/1]port link-type access
[SW2-Ethernet0/0/1]port default vlan 10
[SW2]interface g0/0/2
[SW2-Ethernet0/0/2]port link-type access
[SW2-Ethernet0/0/2]port default vlan 20

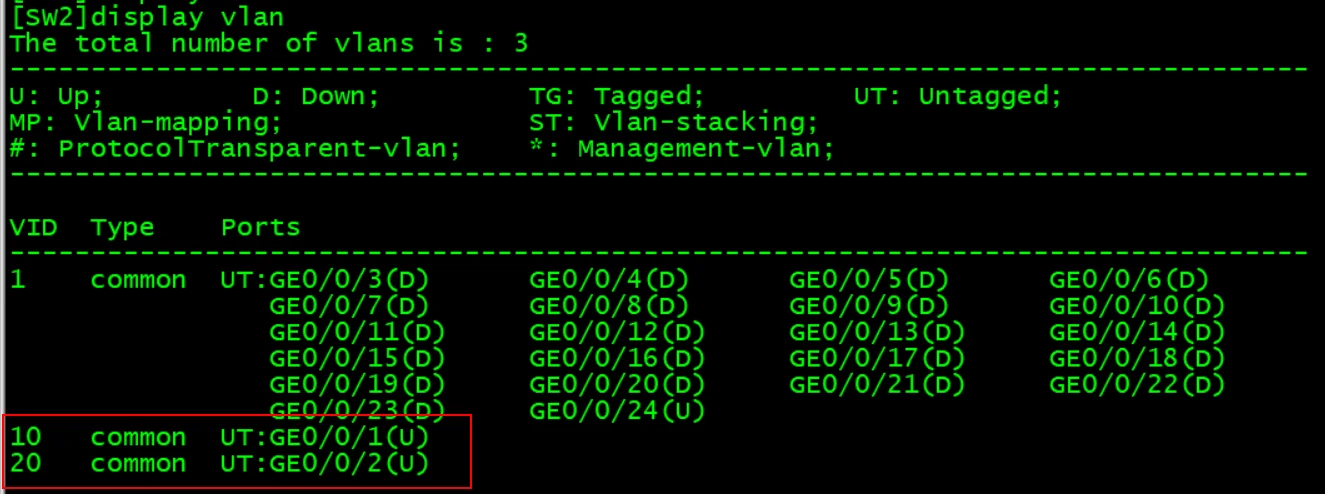

校验两台交换机VLAN配置情况：
配置交换机互连trunk 链路
SW1
[SW1]interface g0/0/1
[SW1-GigabitEthernet0/0/1]port link-type trunk
[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20
SW2
[SW1]interface g0/0/1
[SW1-GigabitEthernet0/0/1]port link-type trunk
[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20
查看TRUNK配置状态
通过命令：display port vlan
验证VLAN相互通信
VLAN10的连通情况，通过PC1 与PC3通信
VLAN20的连通情况，通过PC2 与PC4通信
跨交换机的相同VLAN可以实现通信，实验完成
注意事项
Trunk 接口默认只允许 VLAN 1 通过，所以配置允许 VLAN10 、VLAN20 通过
实验六 hybrid 接口互连
实验目标
掌握Hybrid接口的作用，与ACCESS、Trunk的区别
掌握Hybrid接口的适用场景，配置方法

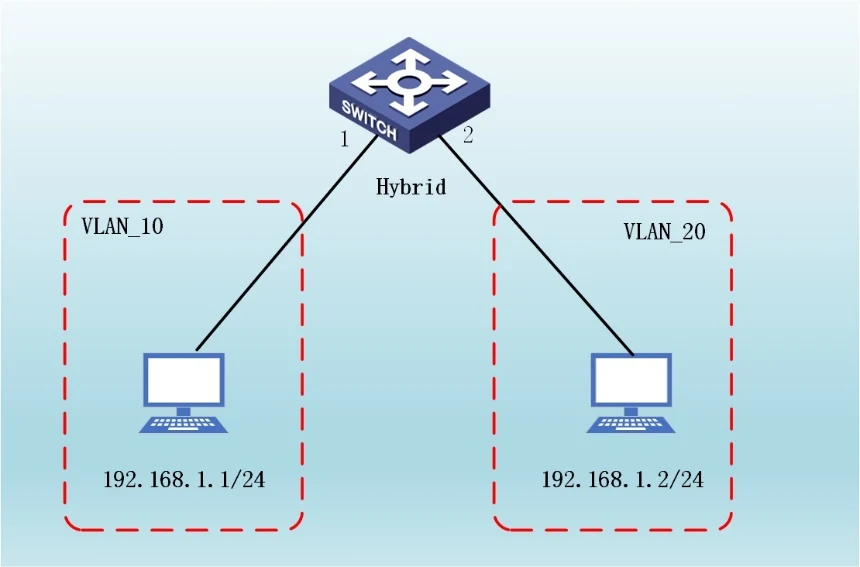

实验拓扑
实验需求
通过配置Hybrid端口使得两个不同的VLAN终端可以互通
配置步骤
交换机建立VLAN
[SW1]vlan batch 10 20
将端口划入相关的VLAN
SW1
[SW1]interface g0/0/1
[SW1-GigabitEthernet0/0/1]port link-type hybrid
[SW1-GigabitEthernet0/0/1]port hybrid pvid vlan 10
[SW1-GigabitEthernet0/0/1]port hybrid untagged vlan 10 20
[SW1]interface g0/0/2
[SW1-GigabitEthernet0/0/2]port link-type hybrid
[SW1-GigabitEthernet0/0/2]port hybrid pvid vlan 20
[SW1-GigabitEthernet0/0/2]port hybrid untagged vlan 10 20
校验交换机VLAN配置情况：

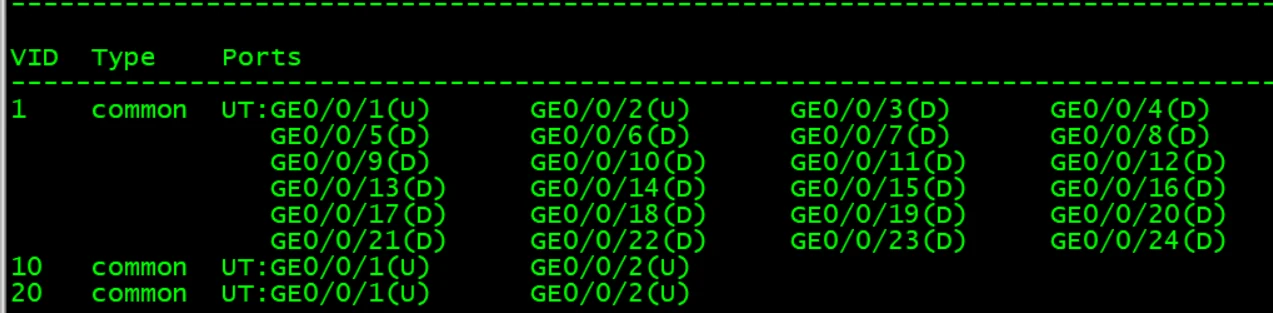

操作命令：Display vlan 可以看到G0/0/1 G0/0/2既属于VLAN10 也属于VLAN20

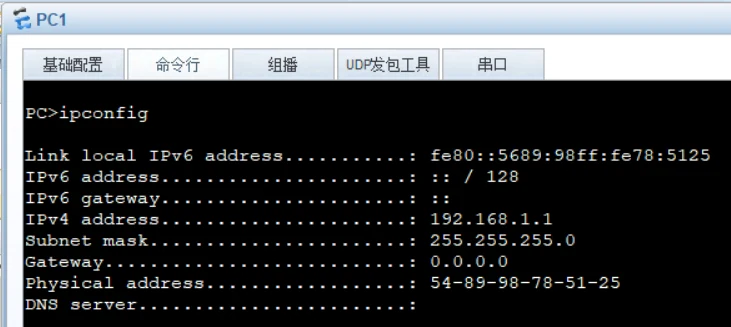

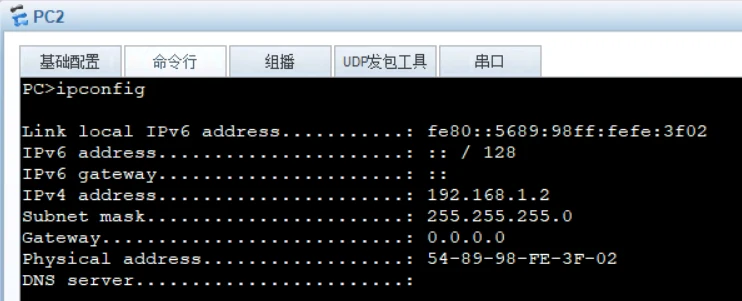

配置终端地址
验证终端跨VLAN相互通信
通过PC1 与PC2通信
可以看到通信正常，也实现了不同VLAN之间的通信，但是他们都是属于同一个三层子网
实验七 VLAN间互访-单臂路由
实验目标
掌握单臂路由的逻辑原理
掌握单臂路由的配置方法

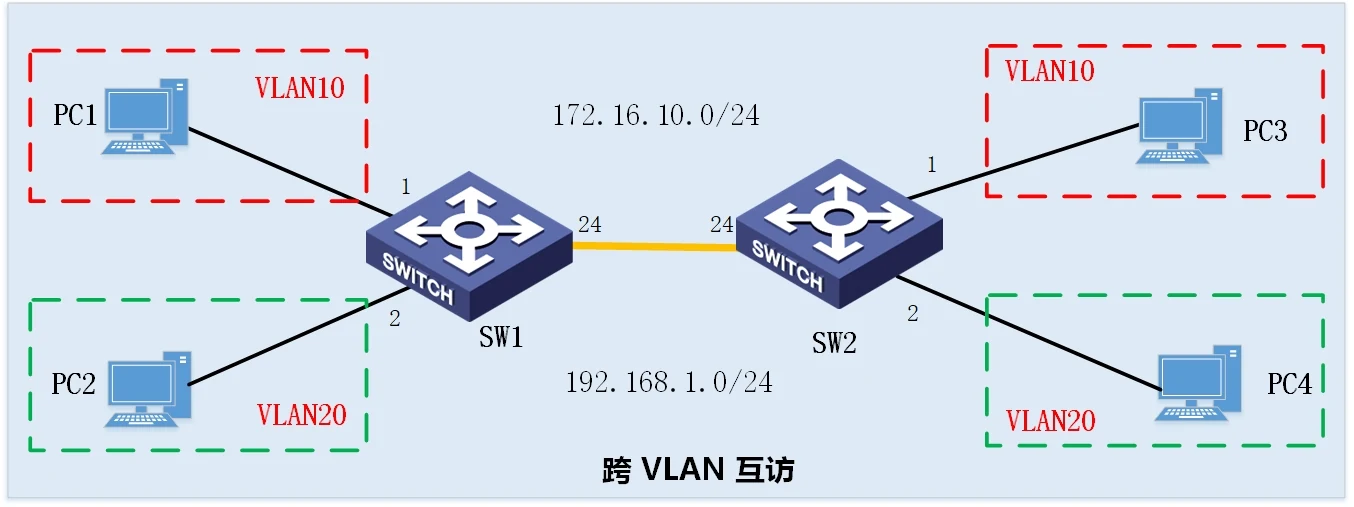

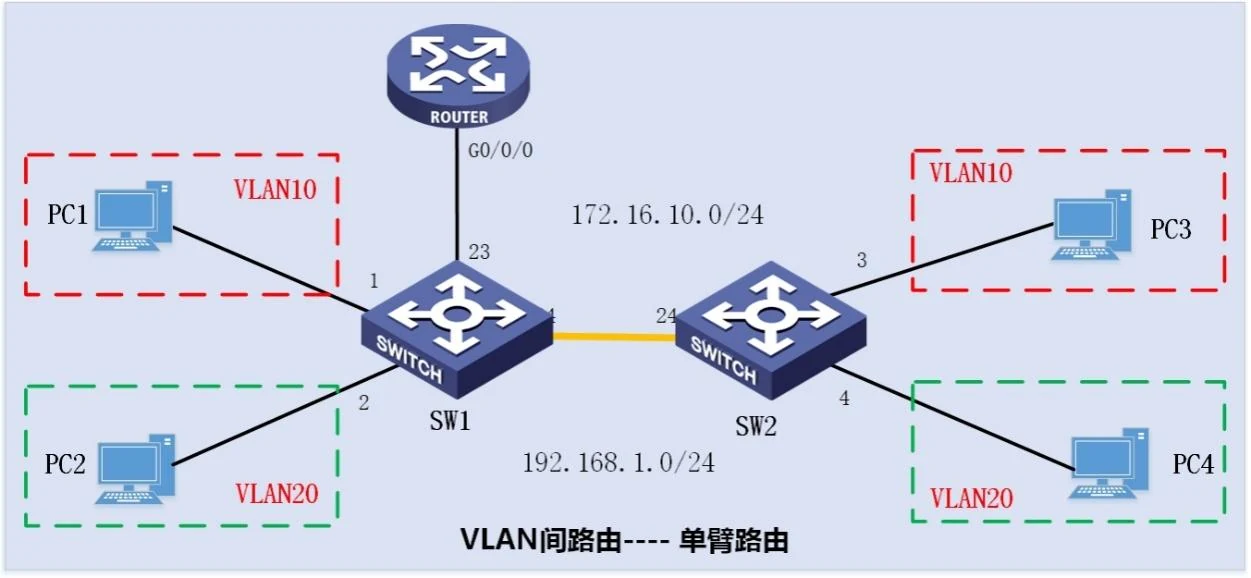

实验拓扑
实验需求
SW1 , SW2两台交换机都有VLAN10,VLAN20，根据拓扑跨交换机的相同VLAN可以相互通信，但不同VLAN不能直接通信，要求实现不同的VLAN间相互可通信。地址信息如下：
PC1-PC4的网络设置为：
| 设备 | VLAN | IP地址 | 子网掩码 | 默认网关 |
|---|---|---|---|---|
| PC1 | 10 | 172.16.10.1 | 255.255.255.0 | 172.16.10.254 |
| PC2 | 20 | 192.168.1.1 | 255.255.255.0 | 192.168.1.254 |
| PC3 | 10 | 172.16.10.2 | 255.255.255.0 | 172.16.10.254 |
| PC4 | 20 | 192.168.1.2 | 255.255.255.0 | 192.168.1.254 |
配置步骤
配置SW1与SW2各自VLAN
[SW1]vlan batch 10 20
[SW2]vlan batch 10 20
将端口划入相关的VLAN
SW1
[SW1]interface g0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]port default vlan 10
[SW1]interface g0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 20
SW2
[SW2]interface g0/0/1
[SW2-GigabitEthernet0/0/1]port link-type access
[SW2-GigabitEthernet0/0/1]port default vlan 10
[SW2]interface g0/0/2
[SW2-GigabitEthernet0/0/2]port link-type access
[SW2-GigabitEthernet0/0/2]port default vlan 20
校验两台交换机VLAN配置情况：
配置交换机互连trunk 链路
SW1
[SW1]interface g0/0/24
[SW1-GigabitEthernet0/0/24]port link-type trunk
[SW1-GigabitEthernet0/0/24]port trunk allow-pass vlan 10 20
SW2
[SW2]interface g0/0/24
[SW2-GigabitEthernet0/0/24]port link-type trunk
[SW2-GigabitEthernet0/0/24]port trunk allow-pass vlan 10 20

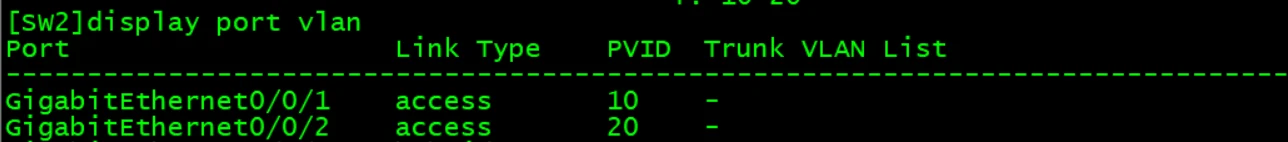

查看TRUNK配置状态
通过命令：display port vlan
验证VLAN相同相互通信
VLAN10的连通情况，通过PC1 与PC3可通信
VLAN20的连通情况，PC2与PC4可正常通信。

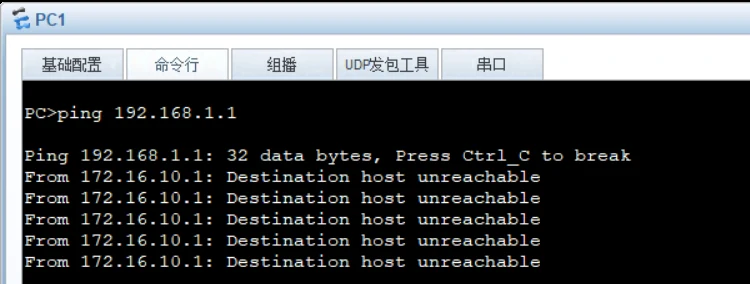

VLAN10、VLAN20的连通情况，通过PC1与PC2通信，结果如下：
由于跨越不同的网段没有路由，通信失败
配置单臂路由
交换机配置
[SW1]interface g0/0/23
[SW1-GigabitEthernet0/0/23]port link-type trunk
[SW1-GigabitEthernet0/0/23]port trunk allow-pass vlan 10 20
路由器配置
[AR1]interface g0/0/0
[AR1- GigabitEthernet0/0/0]undo shutdown
[AR1]interface g0/0/0.10
[AR1-GigabitEthernet0/0/0.10]dot1q termination vid 10
[AR1-GigabitEthernet0/0/0.10]ip address 172.16.10.254 255.255.255.0
[AR1-GigabitEthernet0/0/0.10]arp broadcast enable
[AR1]int g0/0/0.20
[AR1-GigabitEthernet0/0/0.20]dot1q termination vid 20
[AR1-GigabitEthernet0/0/0.20]ip address 192.168.1.254 255.255.255.0
[AR1-GigabitEthernet0/0/0.20]arp broadcast enable

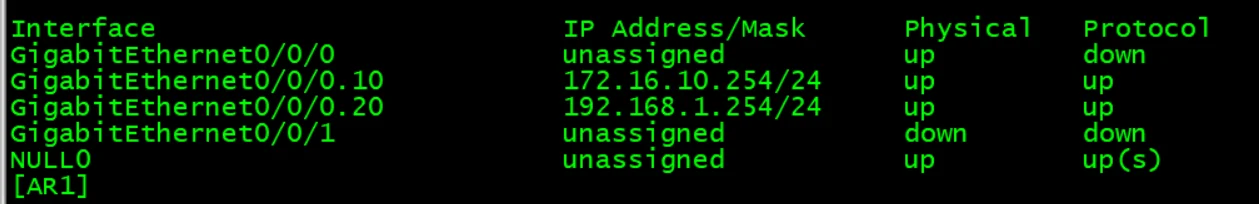

查看路由器接口地址

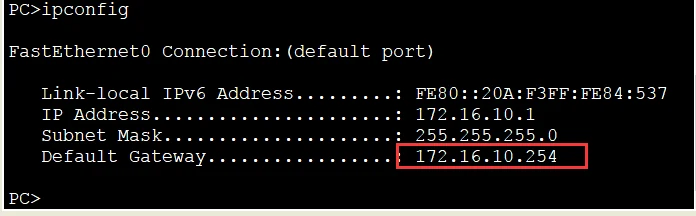

配置PC1、PC2、PC3、PC4相对应的VLAN网关，如下图PC1网关：
其他PC根据各自的网关配置，此处略
验证配置情况

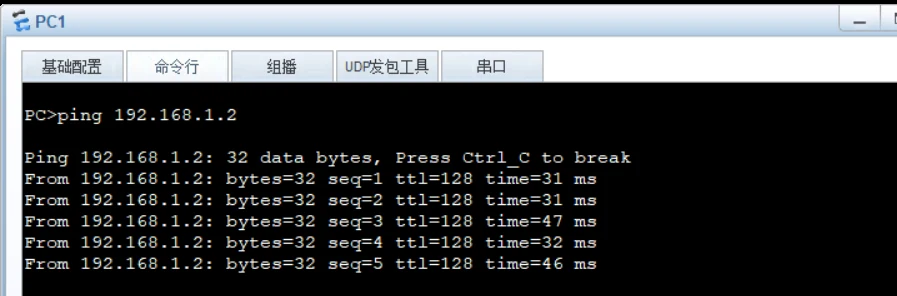

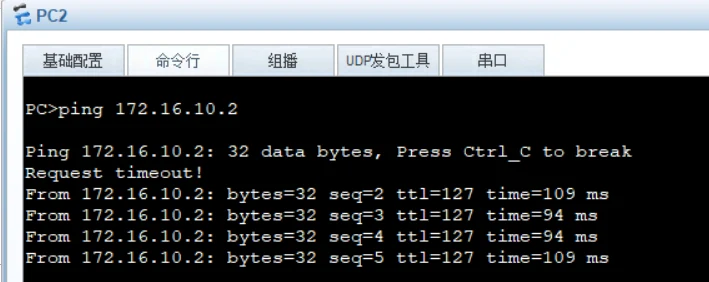

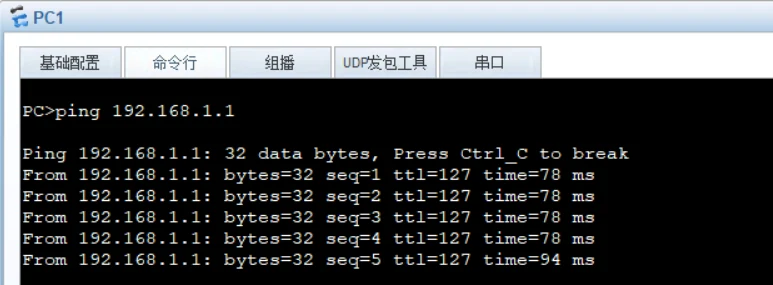

VLAN10与VLAN20通信，PC1与PC2相互PING。
PING结果显示，PC1与PC2可达。

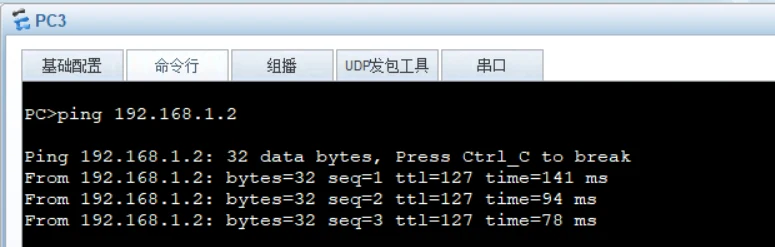

验证 PC3与PC4相互PING
根据PING结果，PC3与PC4可以相互通信。
注意事项
单臂路由分为主接口与子接口，主接口必须开启后子接口才正常工作，另外IP地址是配置在子接口下，并绑定相应的VLAN，打开ARP广播，实现单臂路由。
实验八 VLAN间互访-多层交换
实验目标
理解多层交换机的路由原理
掌握不同VLAN间的SVI路由实现方法
了解多层交换机在网络中的常用配置

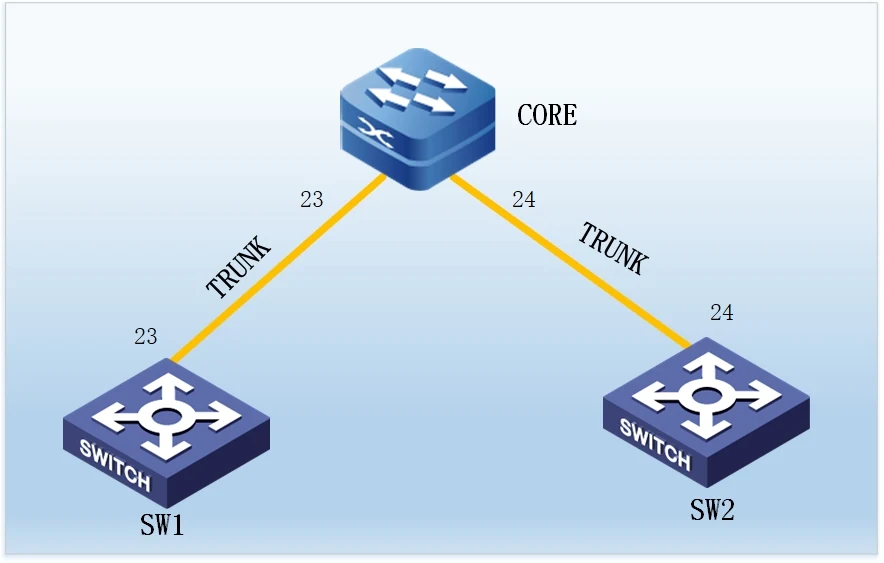

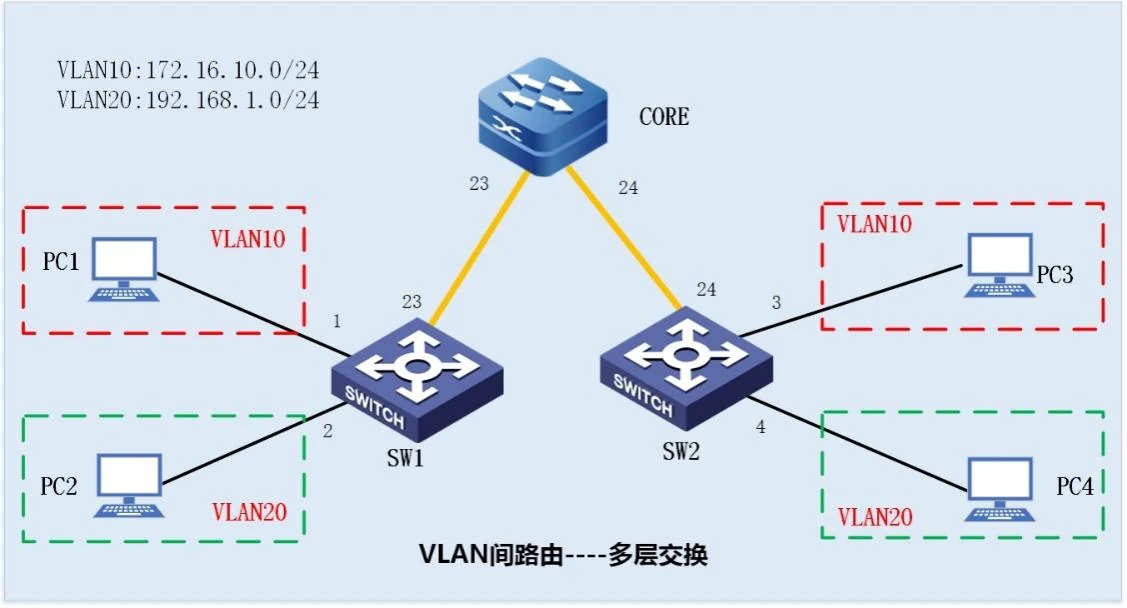

实验拓扑
实验需求
SW1 , SW2两台交换机连接至CORE交换机，都有VLAN10,VLAN20，根据拓扑跨交换机的相同VLAN可以相互通信，但不同VLAN不能直接通信，要求使用多层交换机实现不同的VLAN间相互可通信。地址信息如下：
PC1-PC4的网络设置为：
| 设备 | VLAN | IP地址 | 子网掩码 | 默认网关 |
|---|---|---|---|---|
| PC1 | 10 | 172.16.10.1 | 255.255.255.0 | 172.16.10.254 |
| PC2 | 20 | 192.168.1.1 | 255.255.255.0 | 192.168.1.254 |
| PC3 | 10 | 172.16.10.2 | 255.255.255.0 | 172.16.10.254 |
| PC4 | 20 | 192.168.1.2 | 255.255.255.0 | 192.168.1.254 |
配置步骤
配置SW1、SW2、Core各自VLAN
[SW1]vlan batch 10 20
[SW2]vlan batch 10 20
[Core]vlan batch 10 20
SW1,SW2交换机端口划入相关的VLAN
SW1
[SW1]interface g0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]port default vlan 10
[SW1]interface g0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 20
SW2
[SW2]interface g0/0/1
[SW2-GigabitEthernet0/0/1]port link-type access
[SW2-GigabitEthernet0/0/1]port default vlan 10
[SW2]interface g0/0/2
[SW2-GigabitEthernet0/0/2]port link-type access
[SW2-GigabitEthernet0/0/2]port default vlan 20
配置交换机SW1、SW2与CORE交换机互连trunk
SW1
[SW1]interface g0/0/23
[SW1-GigabitEthernet0/0/23]port link-type trunk
[SW1-GigabitEthernet0/0/23]port trunk allow-pass vlan 10 20
SW2
[SW2]interface g0/0/24
[SW2-GigabitEthernet0/0/24]port link-type trunk
[SW2-GigabitEthernet0/0/24]port trunk allow-pass vlan 10 20
CORE
[Core]interface g0/0/23
[Core-GigabitEthernet0/0/23]port link-type trunk
[Core-GigabitEthernet0/0/23]port trunk allow-pass vlan
[Core-GigabitEthernet0/0/23]int g0/0/24
[Core-GigabitEthernet0/0/24]port link-type trunk
[Core-GigabitEthernet0/0/24]port trunk allow-pass vlan 10 20
配置SVI接口，为各VLAN提供路由
[Core]interface Vlanif 10
[Core-Vlanif10]ip address 172.16.10.254 255.255.255.0
[Core-Vlanif10]quit
[Core]interface Vlanif 20
[Core-Vlanif20]ip address 192.168.1.254 255.255.255.0
[Core-Vlanif20]quit
配置各PC相对应的VLAN网关，如下图：
其他PC根据各自的VLAN所对应的网关配置，此处略
验证各VLAN相互通信

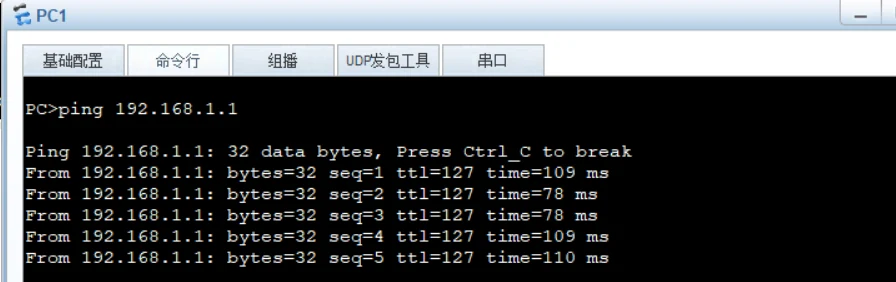

VLAN10与VLAN20通信，PC1与PC2相互PING。
PING结果显示，PC1与PC2可达。
验证 PC3与PC4相互PING
根据PING结果，PC3与PC4可以相互通信。
注意事项
华为交换机VLAN trunk链路默认禁止所有VLAN通过，必须单独允许通过的VLAN，否则网络不通。
实验九 GVRP配置
实验目标
掌握GVRP工作原理
掌握GRVP 的模式
掌握GRVP的配置方法
实验拓扑
实验需求
CORE作为核心交换机，允许编辑VLAN
SW1从CORE同步VLAN，也可以自己创建VLAN
SW2自己维护自己的VLAN表，不同步其他设备，也不被其他设备同步。
配置要点
配置各交换机互连TRUNK
开启GVRP
设置GVRP模式
配置步骤
配置交换机SW1、SW2与CORE交换机互连Trunk
SW1
[SW1]interface g0/0/23
[SW1-GigabitEthernet0/0/23]port link-type trunk
[SW1-GigabitEthernet0/0/23]port trunk allow-pass vlan all
SW2
[SW2]interface g0/0/24
[SW2-GigabitEthernet0/0/24]port link-type trunk
[SW2-GigabitEthernet0/0/24]port trunk allow-pass vlan all
CORE
[Core]interface g0/0/23
[Core-GigabitEthernet0/0/23]port link-type trunk
[Core-GigabitEthernet0/0/23]port trunk allow-pass vlan
[Core-GigabitEthernet0/0/23]int g0/0/24
[Core-GigabitEthernet0/0/24]port link-type trunk
[Core-GigabitEthernet0/0/24]port trunk allow-pass vlan all
配置各交换机GVRP及模式
CORE
[Core-GigabitEthernet0/0/23]gvrp
[Core-GigabitEthernet0/0/23]gvrp registration normal
[Core-GigabitEthernet0/0/24]gvrp
[Core-GigabitEthernet0/0/24]gvrp registration normal
SW1
[SW1]interface g0/0/23
[SW1-GigabitEthernet0/0/23]gvrp
[SW1-GigabitEthernet0/0/23]gvrp registration normal
SW2
[SW2]interface g0/0/24
[SW2-GigabitEthernet0/0/24]gvrp
[SW2-GigabitEthernet0/0/24]gvrp registration forbidden
验证：
在CORE交换机创建多个VLAN。
命令：[Core]vlan batch 10 20 30 40

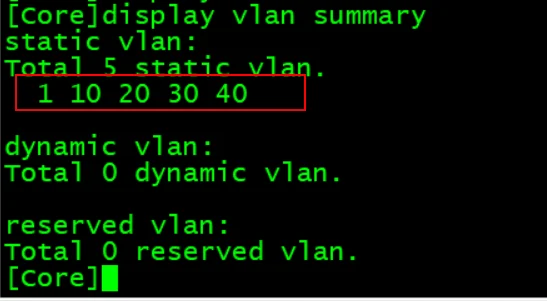

查看VLAN配置情况 命令：display vlan summary

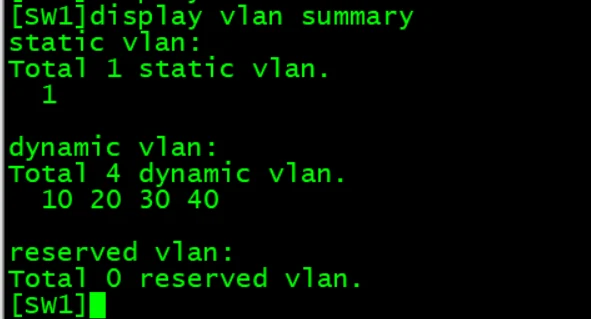

查看SW1交换机的VLAN数量
可以看到当前已经从CORE交换机学习到VLAN,保存到动态VLAN表里。

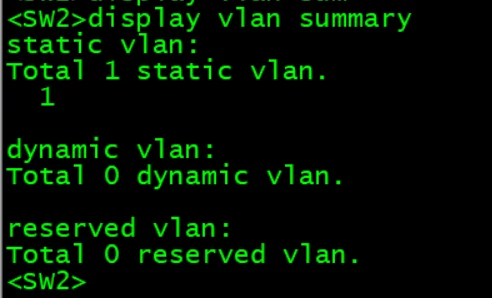

查看SW2交换机的VLAN信息
SW2交换机配置了GVRP的fordidden模式，所有VLAN信息不会被同步。
注意事项
GVRP 把VLAN分为静态VLAN（自动创建） 动态VLAN（学习到）
GVRP normal 模式 可以同步其他交换机，也可以被同步，静态、动态都可以
GVRP Fixed 模式 不接受动态VLAN，可以同步自己的VLAN到Normal模式
GVRP forbidden 禁止模式，相当于是关闭GVRP同步
三、实验十～十三：STP、MSTP、链路聚合、端口镜像
实验十 STP（生成树）
实验目标
掌握STP 的工作原理
掌握STP根桥的作用
掌握STP 的类型
掌握STP 的特性
掌握STP 根防护

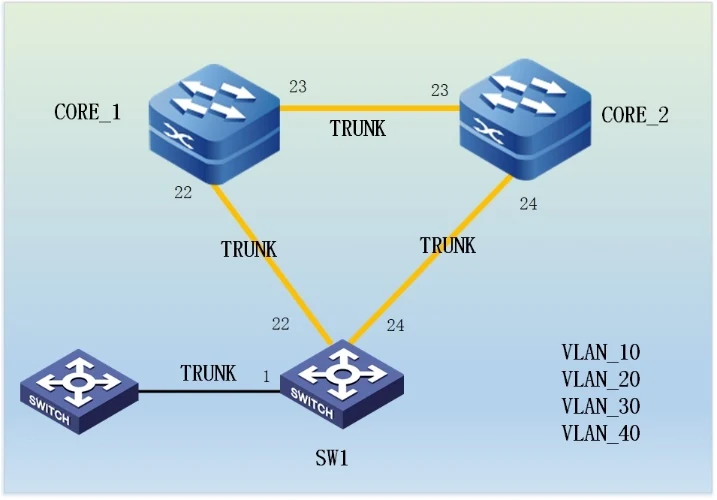

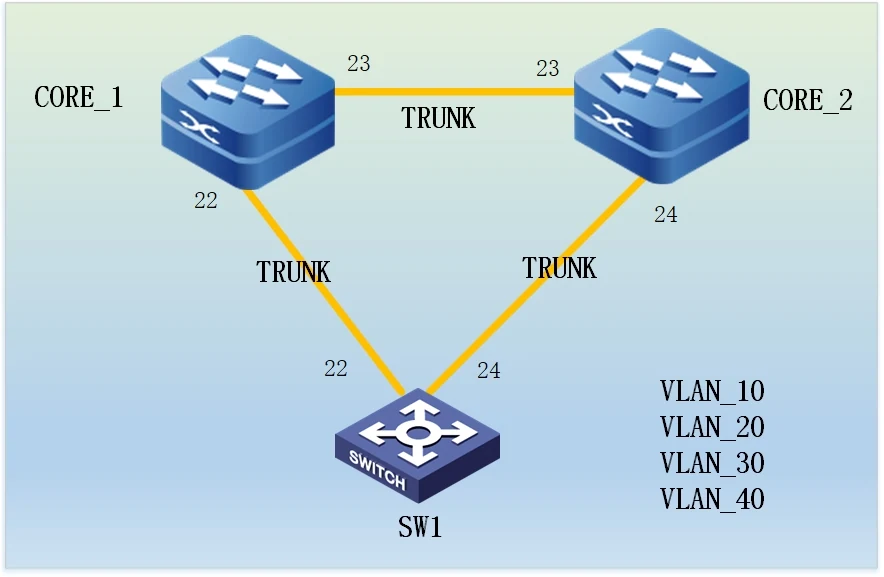

实验拓扑
实验需求
CORE_1交换机为根CORE_2为备份备份根桥
SW1作为接入交换机，如果其他交换机试图接入网络并抢夺根桥角色，将其所连接的端口down掉。
配置步骤
将4个VLAN配置到所有交换机，并配置交换机互连TRUNK
配置3台交换机以下命令：
CORE_1
[CORE_1]vlan batch 10 20 30 40
[CORE_1]int g0/0/22
[CORE_1-GigabitEthernet0/0/22]port link-type trunk
[CORE_1-GigabitEthernet0/0/22]port trunk allow-pass vlan all
[CORE_1]int g0/0/23
[CORE_1-GigabitEthernet0/0/23]port link-type trunk
[CORE_1-GigabitEthernet0/0/23]port trunk allow-pass vlan all
CORE_2与SW1交换机配置参考CORE_1配置。
配置交换机主根桥，备份根桥
CORE_1
[CORE_1]stp enable
[CORE_1]stp mode stp
[CORE_1]stp root primary
CORE_2
[CORE_2]stp enable
[CORE_2]stp mode stp
[CORE_2]stp root secondary
SW1
[SW1]stp enable
[SW1]stp mode stp
查看两台核心交换机的生成树状态
命令：display stp

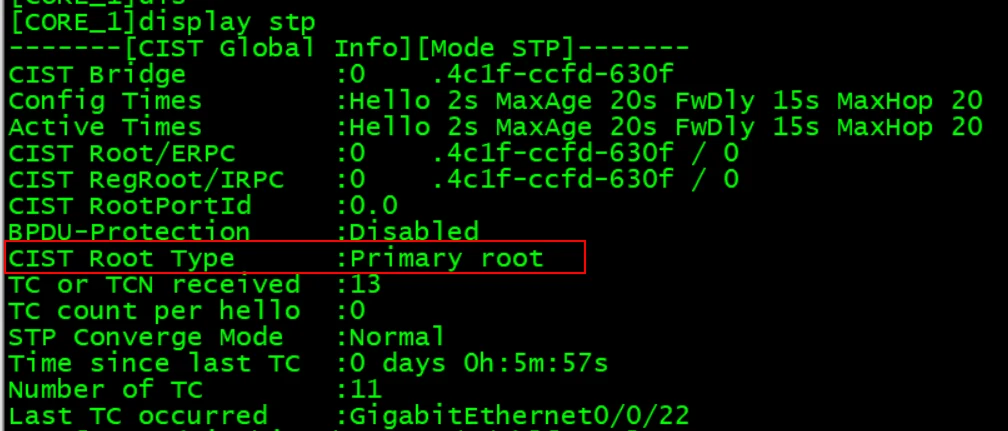

CORE_1

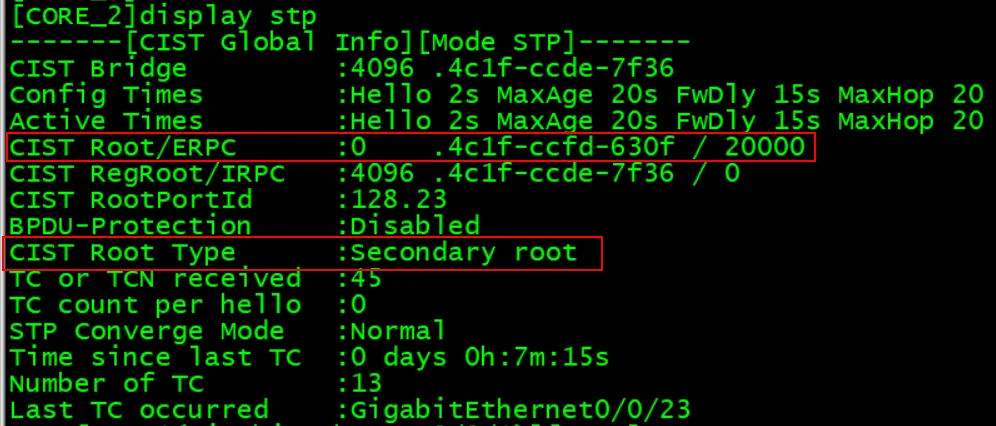

CORE_2

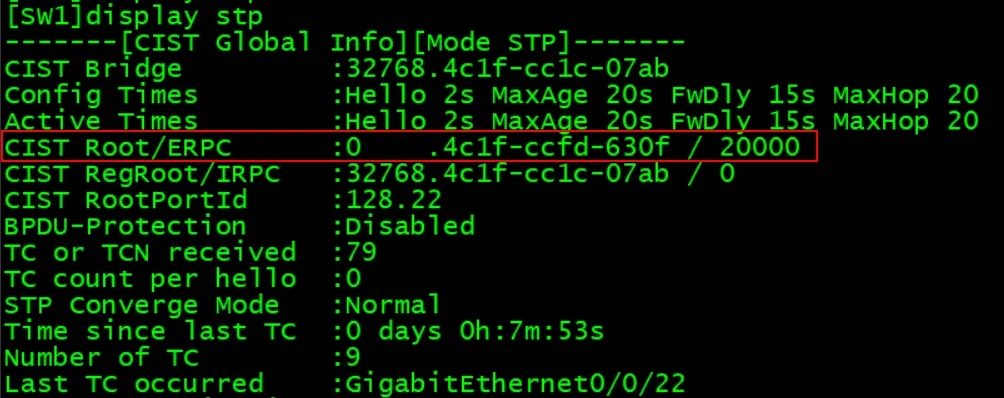

查看SW1的生成树情况
可以看到CORE_1为根桥优先级为0 ，CORE_2为备份根桥优先级为4096，SW1非根桥优先级为32768。

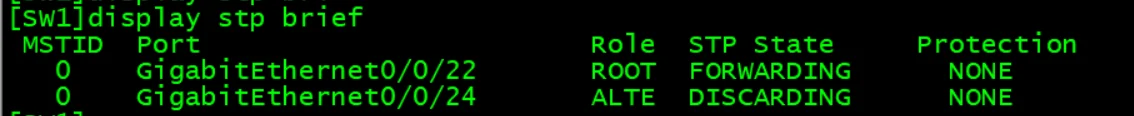

查看三台交换机的端口角色。命令：display stp brief

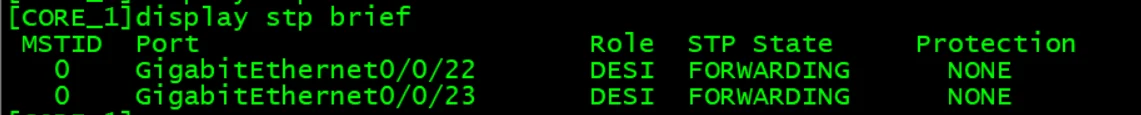

CORE_1

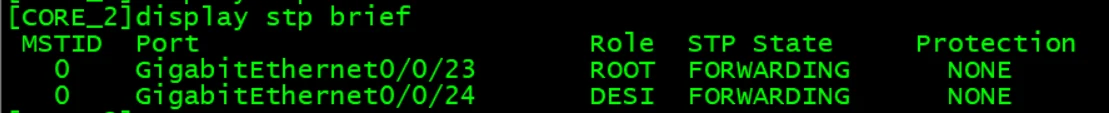

CORE_2
SW1
配置交换机根防护
在SW1交换机执行如下命令：
[SW1]interface g0/0/1
[SW1-GigabitEthernet0/0/1]stp root-protection

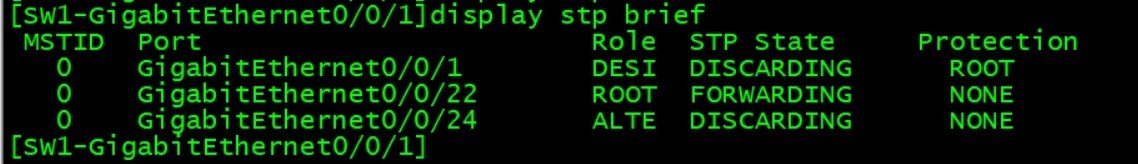

测试根防护
在SW1交换机的1口接入一台STP优先级置为0且互连接口为trunk的交换机。如下图：
此时交换机SW1会根据设置的根防护原则，将新加入的交换机所对应接口置为DISCARDING，阻塞状态。
注意事项
华为交换机STP 支持STP RSTP MSTP
RSTP 快速生成树与STP的配置方法一致，与STP的区别是比STP收敛更快
配置根防护一定是在可能会造成抢夺根桥的端口上
实验十一 MSTP（多生成树）
实验目标
掌握MSTP 的工作原理
掌握MSTP 负载的方式
掌握MSTP 配置方法
实验拓扑
实验需求
CORE_1交换机作为VLAN_10,VLAN_20的根。CORE_2作为VLAN_30,VLAN_40的根，并相互根桥
SW1作为接入交换机，访问VLAN10的数据通过CORE_1交换机转发，访问VLAN_30,40的数据由CORE_2负责转发。实验负载均衡的目的
配置步骤
将4个VLAN配置到所有交换机，并配置交换机互连TRUNK
配置3台交换机以下命令：
CORE_1
[CORE_1]vlan batch 10 20 30 40
[CORE_1]int g0/0/22
[CORE_1-GigabitEthernet0/0/22]port link-type trunk
[CORE_1-GigabitEthernet0/0/22]port trunk allow-pass vlan all
[CORE_1]int g0/0/23
[CORE_1-GigabitEthernet0/0/23]port link-type trunk
[CORE_1-GigabitEthernet0/0/23]port trunk allow-pass vlan all
CORE_2与SW1交换机配置参考CORE_1配置。
配置MST
CORE_1
[CORE_1]stp mode mstp
[CORE_1]stp region-configuration
[CORE_1-mst-region]region-name topsec.com
[CORE_1-mst-region]instance 1 vlan 10 20
[CORE_1-mst-region]instance 2 vlan 30 40
[CORE_1-mst-region]active region-configuration
CORE_2
[CORE_2]stp mode mstp
[CORE_2]stp region-configuration
[CORE_2-mst-region]region-name topsec.com
[CORE_2-mst-region]instance 1 vlan 10 20
[CORE_2-mst-region]instance 2 vlan 30 40
[CORE_2-mst-region]active region-configuration
SW1
[SW1]stp mode mstp
[SW1]stp region-configuration
[SW1-mst-region]region-name topsec.com
[SW1-mst-region]instance 1 vlan 10 20
[SW1-mst-region]instance 2 vlan 30 40
[SW1-mst-region]active region-configuration

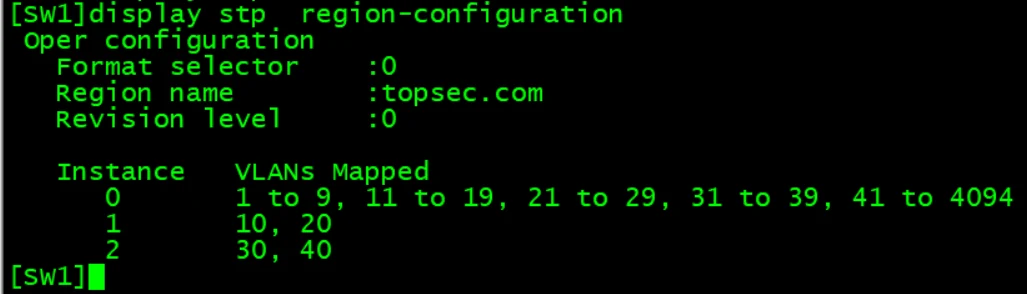

查看两台核心交换机的生成树状态

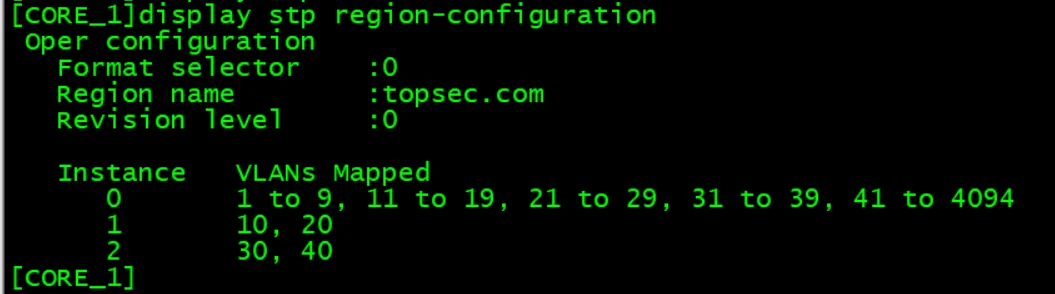

命令：display stp region-configuration
CORE_1

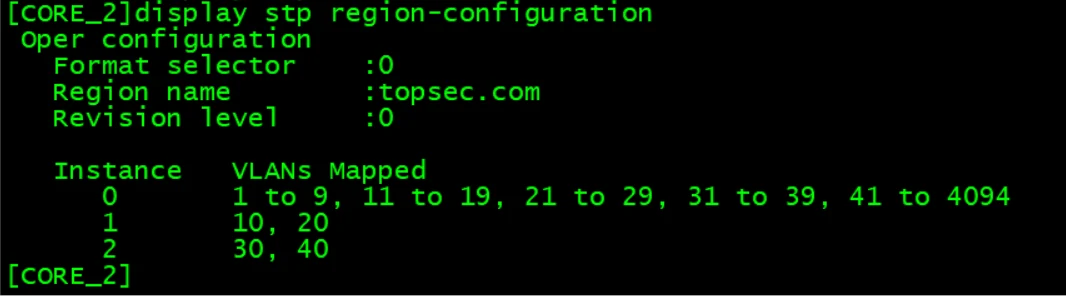

CORE_2
查看SW1的生成树情况
配置CORE_1为instance1的根桥instance2为备份根桥，配置CORE_2为Instance1的备份根桥，instance2的根桥
[CORE_1]stp instance 1 root primary
[CORE_1]stp instance 2 root secondary
[CORE_2]stp instance 1 root secondary
[CORE_2]stp instance 2 root primary

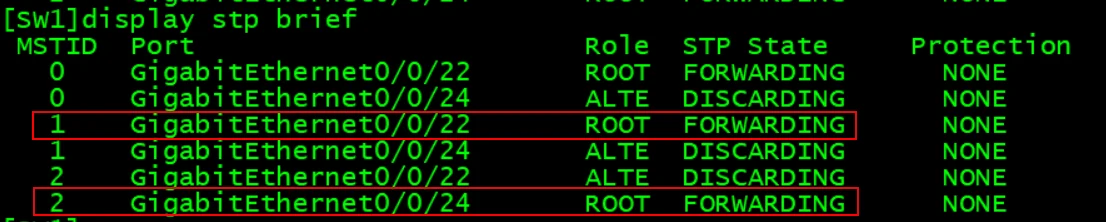

查看SW1的路径选择 命令：display stp brief
根据SW1的显示结果，可以得出 实例1走G0/0/22口（CORE_1），实例2走G0/0/24口（CORE_2），可以实现负载均衡，也是多实例STP
注意事项
配置MSTP 不能设置GVRP为forbidden模式
实验十二 链路聚合
实验目标
掌握多条链路聚合的作用
掌握链路聚合的配置方法
掌握链路聚合的负载均衡模式

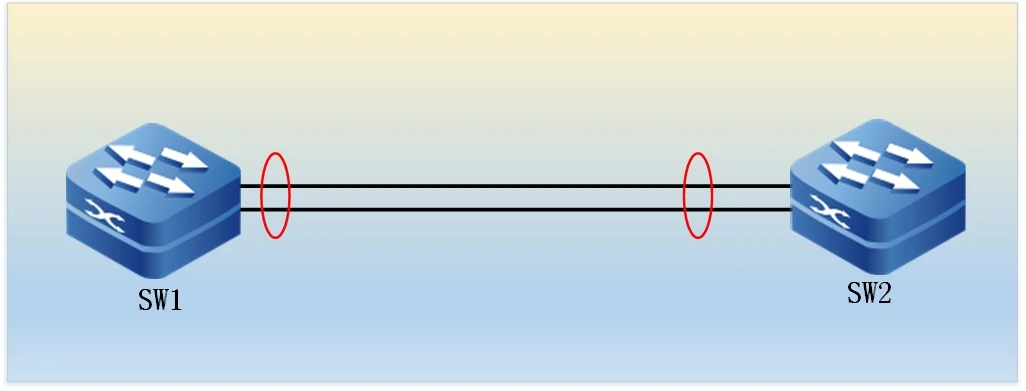

实验拓扑
实验需求
配置端口聚合，使得两台交换机可以相互通信
配置步骤
配置链路聚合
配置SW1
[SW1]interface Eth-Trunk 1
[SW1-Eth-Trunk1]mode lacp-static
[SW1]interface g0/0/23
[SW1-GigabitEthernet0/0/23]eth-trunk 1
[SW1-GigabitEthernet0/0/23]int g0/0/24
[SW1-GigabitEthernet0/0/24]eth-trunk 1
[SW1-GigabitEthernet0/0/24]quit
配置SW2
[SW2]interface Eth-Trunk 1
[SW2-Eth-Trunk1]mode lacp-static
[SW2]interface g0/0/23
[SW2-GigabitEthernet0/0/23]eth-trunk 1
[SW2-GigabitEthernet0/0/23]int g0/0/24
[SW2-GigabitEthernet0/0/24]eth-trunk 1
[SW2-GigabitEthernet0/0/24]quit

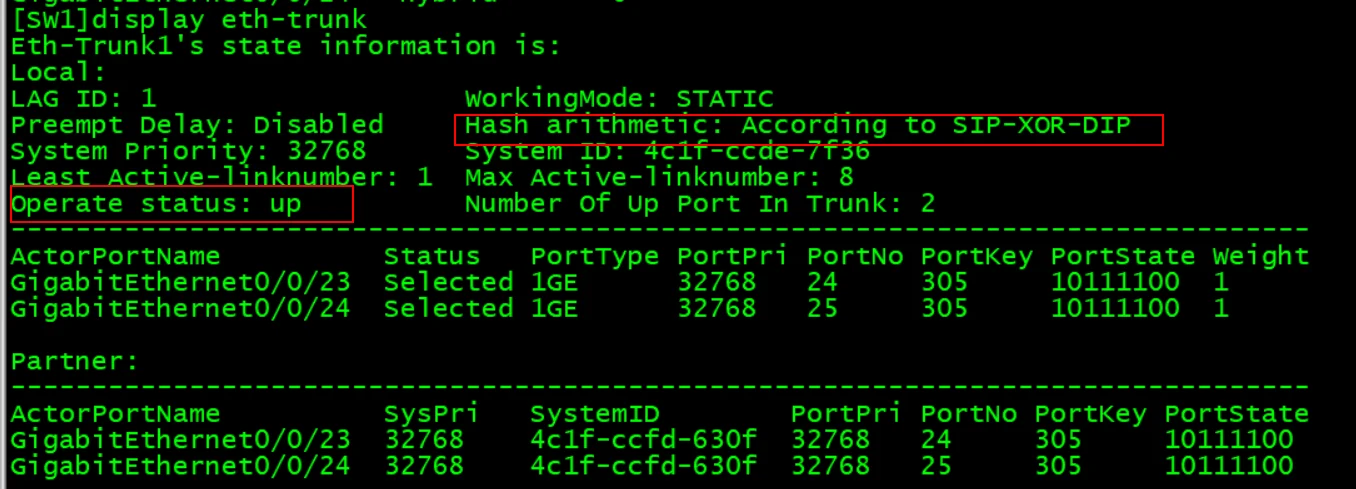

查看Eth-trunk配置
[SW1]display eth-trunk
以上红色部分显示了运行的模式，负载均衡的方式，以及被捆进来的接口，和各个接口的状态。此时二个接口 down 掉任何一个， eth-trunk 接口都不会 down 。
之后在eth-trunk端口配置相关模式，例如端口为access或者trunk 无需单独在物理端口配置。
注意事项
配好Eth-trunk组后后，在Eth-trunk接口下配的参数会对所有物理接口生效，但对单个物理接口配置的只对单物理接口生效。
两边交换机的Eth-trunk组号码可以采用不同号码。
多个接口捆绑成单条Eth-trunk后，在STP中，被当作单条链路来计算，同时 Path Cost值会和原物理链路有所不同
最多支持8条线路捆绑，且线路的连接方式两端必须一致，比如两端的速率、带宽，类型
实验十三 端口镜像
实验目标
掌握端口镜像的作用
掌握端口镜像的配置方法

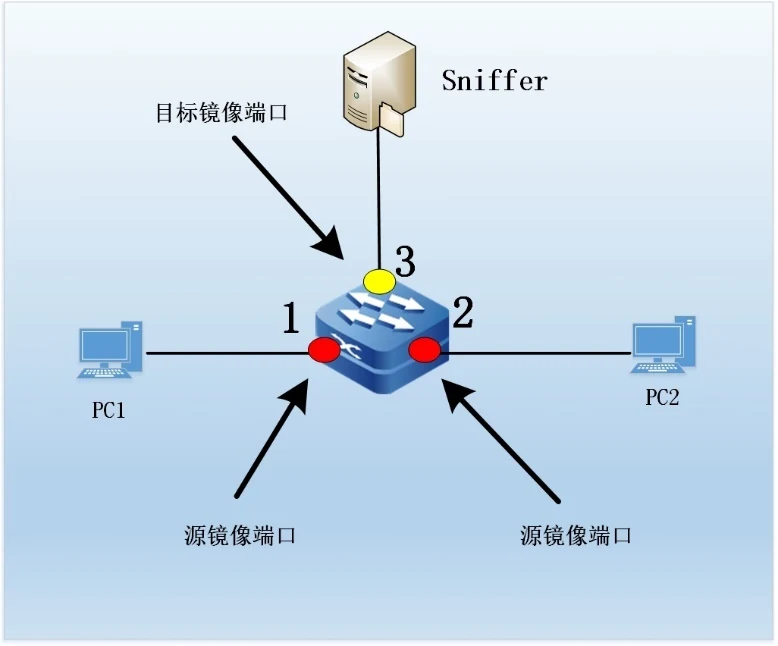

实验拓扑
实验需求
PC1与PC2相互通信，通过端口镜像的功能将双方通信的信息转发到3口目标端口，并在3口上使用Wireshark协议分析软件进行收集分析。
配置步骤
配置交换机端口镜像
[Huawei]observe-port 1 interface g0/0/3 //作为目标端口
[Huawei]interface g0/0/1
[Huawei-GigabitEthernet0/0/1]port-mirroring to observe-port 1 both 作为源端口
[Huawei-GigabitEthernet0/0/1]int g0/0/2
[Huawei-GigabitEthernet0/0/2]port-mirroring to observe-port 1 both 作为源端口
安装Wireshark并打开此协议分析软件

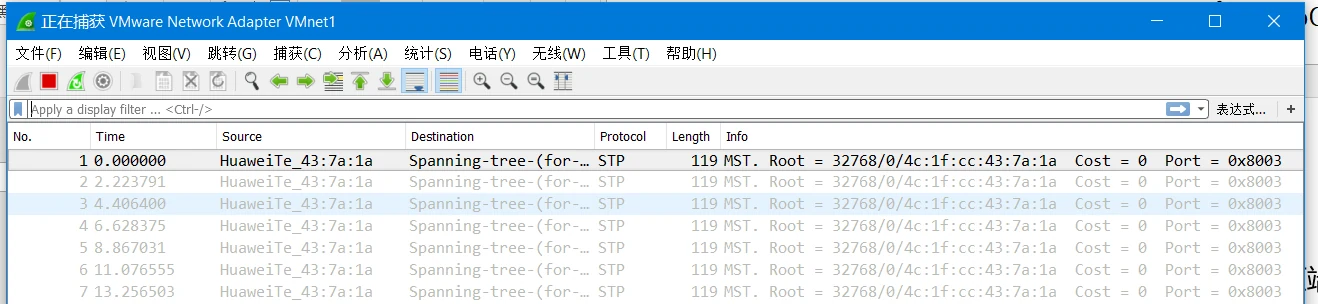

根据连接交换机的接口选择捕获数据包，比如通过网线连接选择以太网卡。

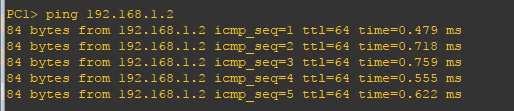

PC1-与PC2进行PING测试
PC的IP地址为：192.168.1.1 ；PC2的地址192.168.1.2
查收在wireshark客户端接收到的PC1与PC2连接的PING数据包。如下图：

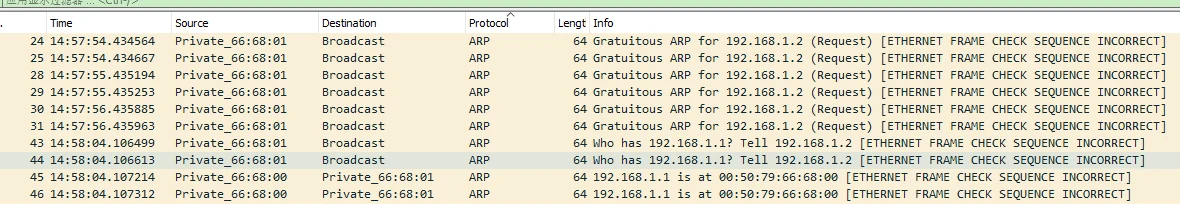

首先会看到PC 请求ARP信息，查看自己的IP地址为否被占用。每个刚开机的电脑或者网卡重启都会发此ARP信息。

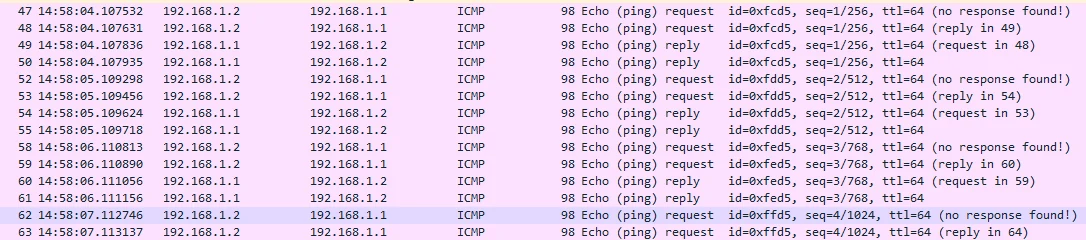

在看PING数据包，能看到两台PC 之间相互请求，回复。
注意事项
交换机上支持最多两个配置会话
源和目标的速率要一致。
当一个接口变成目标端口后，所有配置丢失，关闭镜像后，则配置恢复。
目标不能是安全端口，也不能是源。
← 回到笔记列表
